MAGNUS 4000

MAGNUS

Spolehlivý stroj na větší plochy.
Objem nádrže 4000 l.
Rozpětí ramen 18 – 30 metrů.

Specifikace

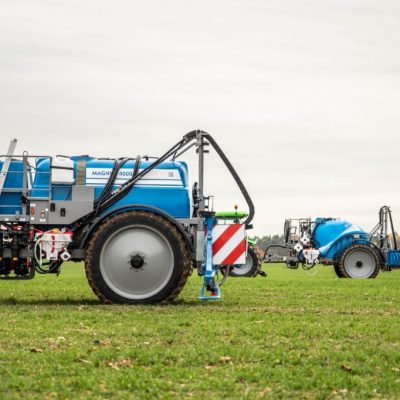

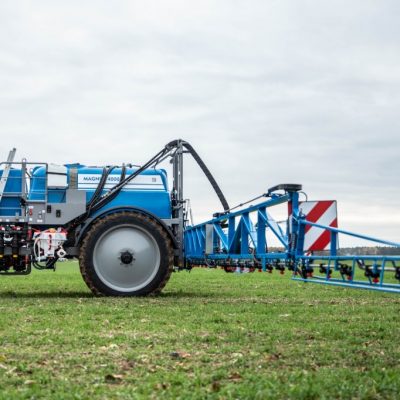

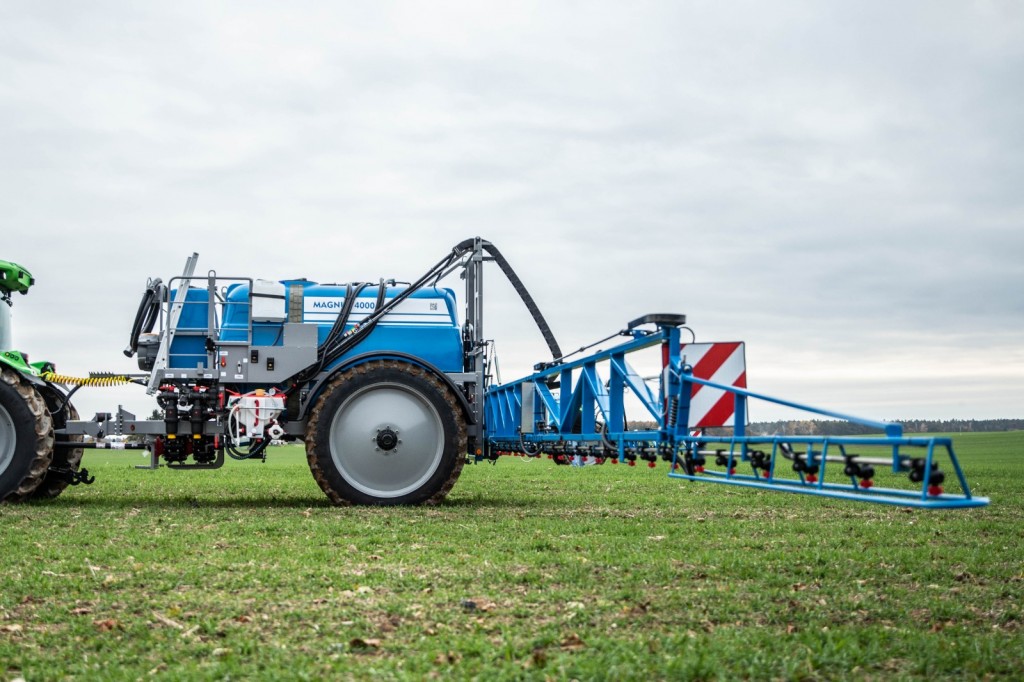

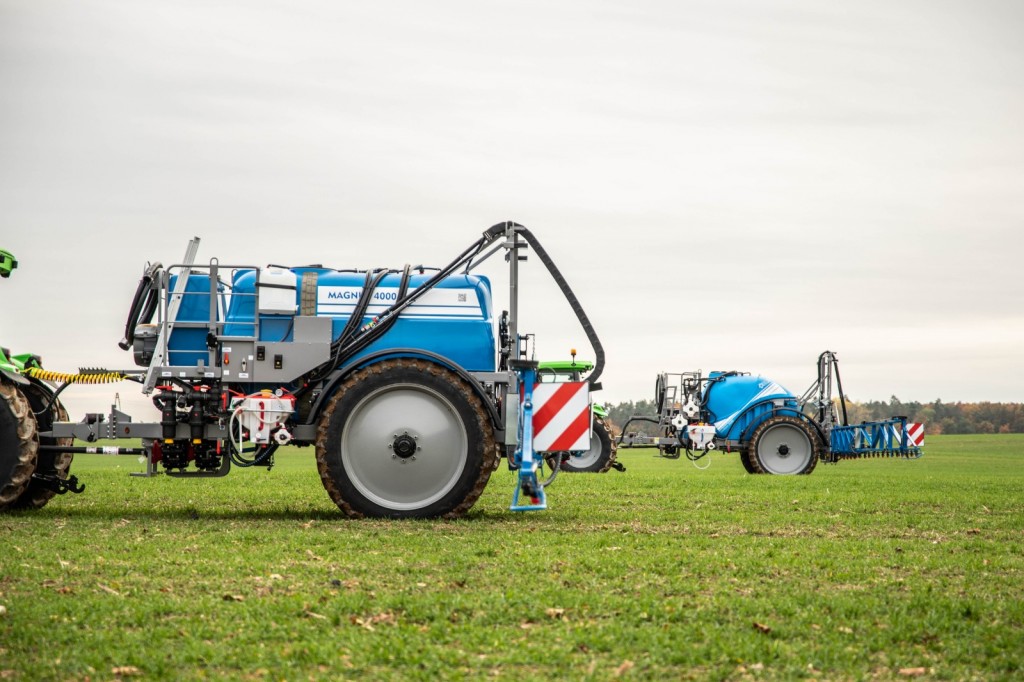

Univerzální návěsný postřikovač MGM MAGNUS 4000 je určen k plošnému postřiku polních plodin. V základní výbavě má velkou polyesterlaminátovou nádrž o objemu 4000 l vybavenou vlnolamem a rozdělenou na 2 části se dvěma rotačními tryskami na vymývání nádrže a menší nádrž na čistou vodu o objemu 400 l. Objem vody v nádrži se měří hladinoměrem. Ten se skládá z plováku a dobře čitelné měřící trubice. Standardním vybavením každého postřikovače je také praktický výklopný ekomixer na boku postřikovače, který slouží k přípravě postřikové směsi a je vhodný pro pevná i kapalná hnojiva. Postřikovač je vybaven dvěma čerpadly italské výroby. Na přání lze postřikovač dovybavit hadicí s ostřikovou pistolí, která slouží pro oplach stroje přímo na poli.

To je v současné době stále častější přání zákazníků, protože tím odpadá nutnost očisty stroje od zbytků postřiku na speciálních k tomu určených místech. Je možné ji využít i pro postřik špatně přístupných míst.

Ramena postřikovače jsou ovládána hydraulicky. Jejich výšku lze nastavit v rozmezí 0,5 – 2,2 m. Rozpětí ramen u takto velkého postřikovače může být 18, 21, 24, 27 a 30 metrů. Ramena jsou standardně rozdělena do pěti, sedmi nebo devíti samostatně ovladatelných sekcí. Koncové rameno je pak pro větší bezpečnost vybaveno protinárazovou pojistkou. Trysky na ramenech jsou upevněny pomocí držáků trysek s protiodkapovou membránou na nerezových trubkách. Toto řešení zajišťuje i při změnách teploty přesné a neměnné nastavení držáků trysek a tím i stabilní kvalitu postřiku. V základní výbavě jsou dodávány jednoduché držáky trysek s univerzálními tryskami typu Lechler LU (velikost trysky na přání zákazníka). Několikanásobné držáky trysek – triplety, kvatra, penty a speciální trysky, např. nízkoúletové nebo damové, patří již do nadstandardní výbavy postřikovače a je možno je kdykoliv dokoupit.
Samostatné zavírání koncových ramen a Distance Control – automatické vyrovnávání a udržování výšky ramen patří do doplňkového vybavení, které usnadňují obsluhu stroje.

Postřikovač MGM MAGNUS 4000 je standardně vybaven koly 12,4×46 s rozchodem 1,50 a 1,80 m a dvouokruhovými vzduchovými brzdami Knorr. Na objednávku lze vyrobit i rám s otočným závěsem, který umožňuje sledovat postřikovačem stopu tahače. Pro lepší komfort je možno dokoupit i odpruženou nápravou a to buď listovými pery nebo vzduchovými vaky.
Nezanedbatelnou službu mohou prokázat i „obyčejné“ blatníky, které výrazným způsobem omezují znečištění stroje a usnadňují jeho následnou očistu.
Doplňkové reflektory nebo LED pásky na ramenech umožňují efektivnější práci za zhoršených světelných podmínek, kdy obsluha postřikovače již může špatně kontrolovat bezchybnou funkci trysek.

Mezi moderní výbavu postřikovače patří bezpochyby terminály. Standardně jsou tyto postřikovače vybaveny základním počítačem německé firmy Müller Elektronik Spraydos. Ten lze nahradit komfortnějšími a vybavenějšími terminály této firmy jakou jsou Touch 800/1200 s dotykovou obrazovkou či doplnit Joystickem pro snadnější ovládání. Dále je možnost objednat postřikovač s počítači americko-dánské firmy TeeJet s označením Radion 8140 nebo Matrix 908.

GPS navigace spolu s vypínáním sekcí dokáže v kladném smyslu velmi výrazně ovlivnit množství vystříkaného postřiku, což má samozřejmě vliv i na ekonomiku ošetřených ploch. Tyto moderní technické doplňky se dají kdykoliv k postřikovači dokoupit.

Tento tažený postřikovač MGM MAGNUS 4000 je již několikátou generací vyvíjenou ve firmě MGM od roku 1995. Splňuje všechny požadavky současné doby, neustále prochází dalším vývojem jako ostatní postřikovače.

Základní výbava

PES-laminátová nádrž 4000 litrů s vypouštěcím ventilem, vlnolamem a hladinoměrem.
Rotační trysky na vymývání nádrže.
Míchání v nádrži.
Nádrž na čistou vodu 400 litrů.
Ekomixer na přípravu postřiků 50 l.
6 m sací hadice s košem pro nasávání vody z vedlejšího zdroje.
Sací filtr včetně zpětného ventilu.
Tlakový filtr.
Výškově stavitelné odpružené oje.
Čerpadlo Annovi Reverberi (2 x 250 l/min).
Kardan.
PC Müller Elektronik Spraydos ( 5, 7 nebo 9 sekcí) + hlavní a regulační ventil.
Kardan.
Ramena se záběrem 18, 21, 24, 27, 28 nebo 30 m.
Hydraulické sklápění a zvedání ramen.
Nastavení výšky ramen v rozsahu 0,5 m – 2,2 m.
Vyrovnávání ramen hydraulickou pístnicí.
Pojištění koncového dílu proti nárazu.
Elektromagnetické ventily pro ovládání ramen.
Rozvod postřiku nerezovými trubkami.
Jednoduché držáky trysek s protiodkapovou membránou.
Sada trysek Lechler LU plast (řada 02-08) dle přání zákazníka.
Kola 12,4 x 46 se stavitelným rozchodem 1,50 a 1,80 m.
Dvouhadicové vzduchové brzdy KNORR.
Schody a pracovní plošina.
Osvětlení a výstražné štítky.

Volitelná výbava

Samostatné zavírání koncových ramen.
Sekce navíc.
Nízkoúletové trysky, damové trysky.
Držáky trysek triplet, kvatro či penta.
Energetický řetěz.
Přídavné reflektory na ramena.
LED osvětlení ramen.
Přímé plnění nádrže – koncovka C nebo FEKAL.
Přímé plnění nádrže přes víko – koncovka B nebo C.
Průtokoměr pro napouštění.
Hadice s pistolí na ostřik stroje.
Převodovka čerpadla pro zvýšení světlé výšky.
Zařízení pro kopírování stopy tahače – Trackmatic.
Kulový vertikální závěs K80.
Široká náprava 2025 mm.
Roztažitelná náprava.
Odpružená náprava (listová pera či vzduchové vaky).
Plastové blatníky.
Homokinetický strach.
Senzor větru.
Pěnový značkovač.
Box na nářadí.
Recirkulační systém.
Tank control.
PC Müller Elektronik TOUCH 800 nebo TOUCH 1200.
PC TeeJet Radion 8140 nebo Matrix 908.
ISOBUS připojení – možnost až 17 sekcí.
Navigace GPS s anténou Müller Elektronik AG-200 , nebo anténami Teejet RXA-30 a nebo RXA-52 dle zvoleného počítače, pro příjem signálů EGNOS a Glonas.
Automatické vypínání sekcí (ABSC).
Distance Control – automatické hlídání výšky ramen nad terénem se 2 nebo 4 senzory.
Korekce naklonění GPS signálu.
Pákový ovladač.

Rozměry

MODEL		A 4018	A 4021	A 4024	A 4027	A 4028	A 4030
Rozměry v přepravní poloze	celková délka (mm):	5950	5950	5950	5950	5950	5950
	celková šířka délka (mm):	2500	2500	2500	2500	2500	2500
	celková výška (mm):	3150	3150	3150	3150	3150	3150
	rozvor (mm):	Z 3600	Z 3600	Z 3600	Z 3600	Z 3600	Z 3600
Rozměry v pracovní poloze	celková délka (mm):	5950	5950	5950	5950	5950	5950
	celková šířka (mm):	18108	21200	24112	26972	27972	29974
	celková výška (mm):	3150	3150	3150	3150	3150	3150
Provozní hmotnost (kg)		2850	2900	2950	3000	3050	3100
Největší tech. přípustná / povolená hmotnost (kg)		6800 / 5800	6800 / 5800	6800 / 5800	6800 / 5800	6800 / 5800	6800 / 5800
Největší tech. přípustná / povolená hmotnost na nápravu (kg)		5800 / 5800	5800 / 5800	5800 / 5800	5800 / 5800	5800 / 5800	5800 / 5800
Největší svislé statické zatížení spojovacího zařízení (kg)		1000	1000	1000	1000	1000	1000
