EASYCUT TS/TC
- Modely se stranovou ojí (TS) a se středovou ojí (TC).
- Robustní, kompaktní svařený žací nosník s velkými ozubenými koly s celoživotní olejovou náplní.
- SmartCut: díky velkému překrývání drah nožů nezůstávají žádné neposečené pruhy.
- SafeCut: Jištění každého žacího disku samostatně.
- Rychloupínací nože jako součást sériové výbavy.
- DuoGrip: perfektní kopírování terénu díky zavěšení v těžišti s dvojím vedením.
- Prstový (CV) nebo válcový (CR) kondicionér pro rychlé a rovnoměrné prosychání píce.
- Doplňkový příčný dopravník Collect pro větší flexibilitu při ukládání řádků.
Přehled možné výbavy tažených diskových žacích strojů EasyCut TS/TC
| MODEL | TS 320 | TS 320 CV | TS 320 CR | TC 320 CV | TC 320 CR | TS 360 CV | TS 360 CR |
| Stranové připojení oje | ✓ | ✓ | ✓ | – | – | ✓ | ✓ |
| Středové připojení oje | – | – | – | ✓ | ✓ | – | – |
| Žací nosník se SmartCut | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Prstový kondicionér CV | – | ✓ | – | ✓ | – | ✓ | – |
| Válcový kondicionér CR gumový | – | – | ✓ | – | ✓ | – | ✓ |
| Válcový kondicionér CR M-Rolls | – | – | ✓ | – | ✓ | – | ✓ |
| Příčný dopravník (volitelná výbava) | – | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |

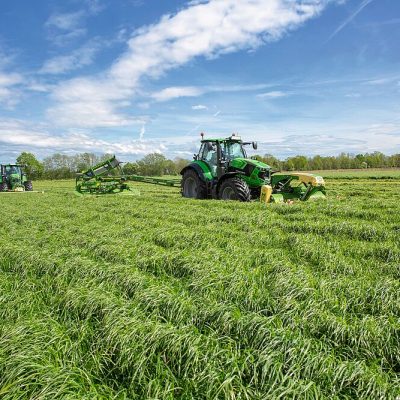

Modely EasyCut Trailed Center (TC): Nové tažené žací stroje od KRONE s ojí uprostřed jsou maximálně flexibilní. Ať v kombinaci s čelním žacím ústrojím nebo samostatně. Nová středová oj má hydraulické natáčení, takže s taženým strojem je možné sečení nalevo nebo napravo od traktoru.
Modely EasyCut Trailed Side (TS): Nové tažené žací stroje od KRONE se stranovou ojí přesvědčí svou jednoduchou a kompaktní konstrukcí. Žací jednotka je vedena napravo vedle traktoru. Krátká konstrukce stranové oje umožňuje otáčení na malém prostoru a šetří čas na souvrati. Efektivitu lze ještě zvýšit v kombinaci s čelním žacím ústrojím.
Žací nosník KRONE
- Kompaktní svařený žací nosník je robustní, těsný a s celoživotní olejovou náplní.
- Vysoce odolný satelitní pohon s velkými koly s čelním ozubením pro klidný chod a výborný přenos sil.
- Bez vnitřního širokého splazu – sečení bez překážek.
Uzavřený, kompaktně po celém obvodu svařený žací nosník splňuje nejvyšší požadavky na kvalitu a zůstává i po dlouholetém používání zcela těsný a bez deformací. Velká ozubená kola pracující v olejové lázni přenesou i extrémní trvalé zatížení a zařízení vyniká obzvlášť tichým chodem.
Satelitní pohon v žacím nosníku vyvinutý u KRONE a úspěšně používaný na celém světě již několik desetiletí: velká čelní ozubená kola až o 59 zubech přenášejí hlavní hnací sílu z hlavního pohonu do celého žacího nosníku. Díky velkému průměru se otáčejí pomaleji a navzájem do sebe zapadá více zubů sousedních kol. Tato konstrukce je zárukou klidného chodu, výborného přenosu sil a dlouhé životnosti. Předsunutá menší hnací kola pohánějí jednotlivé žací disky a jsou tak vystaveny jen malému namáhání.
Po celém obvodu svařované žací nosníky s celoživotní olejovou náplní se vyrábějí pomocí nejmodernějších svařovacích robotů a CNC výrobních technologií. I díky tomu splňují nejvyšší nároky na kvalitu. Žací lišta je totiž srdcem každého diskového žacího stroje.
Uzavřený, kompaktně svařený žací nosník je bezúdržbový a i po dlouholetém používání zůstává těsný a v původním tvaru. Díky speciálním čisticím metodám během výroby je při montáži možné naplnit nosník olejem na celou dobu jeho životnosti a výměna oleje po záběhu je zde zbytečná.
Sečení bez vynechaných pruhů, ukládání na řádek nebo na široko
- Klínovitý tvar lišty pro čisté sečení.
- SmartCut: optimální tok materiálu díky velkému překrývání drah nožů.
- Ukládání na řádek nebo na široko.
Nízké strniště na loukách a pastvinách, o něco vyšší při sečení polních plodin. Klínovitý profil žacího nosníku umožňuje velký rozsah nastavení. Se strojem EasyCut sečete čistě i v obtížných podmínkách.
Systém rychloupínání nožů KRONE
- Rychloupínací nože umožňují pohotovou manipulaci s noži přímo na místě.
- Modulární konstrukce žacích disků.
- Nože s možností otočení o 360 ° podléhají opotřebení minimálně.
- Perfektní řez s technologií SmartCut přináší optimální překrytí drah nožů sousedících disků.
Rychloupínací nože, nízké náklady na opotřebení a optimalizované, volitelné uspořádání žacích disků pro sečení bez vynechaných pruhů. To je jen několik málo příkladů hovořících pro volbu diskového žacího stroje EasyCut.
Rychloupínací mechanismus nožů je pro mnohé praktiky neodmyslitelný. Nože lze rychle a snadno otočit nebo vyměnit přímo na poli.
Velmi široké splazy z tvrzené oceli chrání žací nosník, snižují přítlak a šetří strniště. Šroubované splazy lze snadno vyměnit.
Se splazy pro vysoké strniště lze nastavit strniště vyšší než 80 mm v krocích plus 30 mm, nebo plus 50 mm. To je ideální pro sečení polních pícnin a sklizni celých rostlin na silážování.
Zaoblená protiostří mezi splazy chrání žací lištu jako nárazník. Kontura spodní hrany brání hromadění materiálu. Posečená píce plynule prochází přes lištu dozadu.
Nože jsou na svém čepu otočné o 360 stupňů. Nože jsou chráněné, nemohou se zaklínit, méně se opotřebovávají a samy se čistí.
Nože s úkosem dlouhé 112 mm a velký přesah jejich drah zaručují čisté sečení i rovnoměrné podávání píce.
Opotřebované čepy nožů a držáky – u KRONE EasyCut žádný problém. Díky modulární konstrukci žacích disků lze měnit jejich jednotlivé součásti samostatně. Na přání je možné vyměnit rychloupínací čepy nožů za šroubované čepy.
Systém KRONE SafeCut
- Vyšší bezpečnost díky kompletní ochraně pohonů.
- Nehrozí kolize mezi sousedními disky.
- Žádné projevy opotřebení mechanismu jištění.
- Rychlá výměna pojistných kolíků pro vyšší spolehlivost a životnost stroje při minimálních nákladech.
Každá kolize může poškodit stroj a vyžádat si náklady na opravu. Proto SafeCut od firmy KRONE nabízí maximální bezpečnost. Pojistka žacích disků proti nárazu na překážku vyznamenaná od DLG je jedinečná co do bezpečnosti i komfortu. SafeCut patří k základní výbavě všech diskových žacích strojů konstrukční řady EasyCut F a R.
Žací disky stroje EasyCut mají dvojí ochranu. Žací disky pracují v chráněné oblasti žacího nosníku a nevyčnívají ven přes splazy. Další ochranu všech žacích disků poskytují standardně dodávané jištění SafeCut.
Pojistné kolíky nejsou při sečení namáhány. Modul žací jednotky je stažený maticí a dvojicí svěrných šroubů. Pružní duté kolíky se proto nemohou unavit. Vypínací síla se ani po dlouhodobém používání nemění.
Každý žací disk na žacím nosníku má samostatné jištění. Narazí-li disk na překážku, proklouzne třecí spoj a prasknou pojistné kolíky. Prostřednictvím závitu na hnacím hřídeli se následně žací disk sám zvedne o 15 mm nahoru.
Místo aby náraz dolehl naplno na čelní kola žacího nosníku, dojde při krátkodobém přetížení k ustřihnutí dutého kolíku v hřídeli předsazeného hnacího kola. Hřídel kola, který se otáčí dál, zvedne prostřednictvím stoupavého závitu stojící žací disk nahoru. Žací disk opustí nebezpečnou oblast, nachází se nad drahami sousedních disků a nedojde ani ke vzájemnému střetu nožů. SafeCut chrání před poškozením hnací kola disku i sousedních žacích disků. Výměna dutého kolíku trvá jen několik málo minut a její cena je minimální.
Zavěšení KRONE DuoGrip
- DuoGrip: Dvojí upevnění žacího nosníku – „zavěšený v těžišti – vedený rameny“.
- Stejný přítlak v celé šířce záběru.
- Optimální vedení: menší tah do boku, čistší sečení.
- Ještě lepší vedení žacího stroje šetrnost k porostu díky hydraulickému odlehčení žacího ústrojí.
KRONE DuoGrip je systém zavěšení žacích strojů EasyCut v těžišti a vedení bočními rameny. Žací nosník tak může velmi rovnoměrně kopírovat tvar terénu a nepoškozuje přitom porost. I v obtížných podmínkách jsou tak splněny předpoklady pro sklizeň kvalitní píce.
Žací stroje EasyCut pracují díky DuoGrip velmi čistě a přesně, šetrně k porostu. Při zavěšení v těžišti a vedení krátkým výložníkem má žací nosník stejný přítlak v celé šířce záběru. Přítlak je možné nastavit hydraulicky, komfortně přímo z kabiny. Manometr informuje řidiče o ideálním přítlaku. Kromě toho působí po stranách dvě rovnoběžné vodicí tyče. Přenáší boční síly, zlepšují vedení a zvyšují stabilitu. Modulární konstrukce nové koncepce ochranné plachty má nízkou hmotnost a redukuje usazování nečistot na žací jednotce.
Nastavení výšky sečení se provádí jednoduše pomocí ručního vřetene. O nastavené výšce sečení informuje řidiče údaj na stupnici. Na přání je možné i hydraulické nastavování. Standardní schránka na nože k rychlé výměně je u všech modelů EasyCut snadno přístupná.
Nové zaoblené části rámu umožňují vyšší zdvih na souvrati a větší rozsah výkyvu potřebný především v terénu s velkými nerovnostmi. Připojení je konstruováno uprostřed nad nápravou a díky tomu je stabilita na svahu ještě lepší.
EasyCut TS 320
Se stranovým připojením oje, bez kondicionéru
- Ideální pro lehčí traktory díky odlehčení zadní nápravy.
- Lehký a kompaktní, se stabilním V-rámem.
- Kontinuální sečení – s dělenou převodovkou se otočí na místě.
- Zavěšení v těžišti DuoGrip.
- Komfortní nastavení výšky sečení pomocí vřetene.
Hledáte-li výkonný tažený žací stroj bez kondicionéru a se záběrem 3,16 m, je EasyCut TS 320 se zavěšením v těžišti DuoGrip tou správnou volbou. Kromě malého příkonu se tento stroj vyznačuje dokonalou stabilitou, perfektní výbavou a komfortní obsluhou.
Kondicionér KRONE s ocelovými V-prsty
- Snadná a rychlá obsluha.
- Vodicí plechy pro ukládání na široko jako volitelná výbava.
- Plynule nastavitelná šířka řádků.
- Mechanická převodovka pro nastavení intenzity úpravy píce.
U prstového kondicionéru KRONE CV s jeho ocelovými prsty ve tvaru V se píce zpracovává v celé šířce záběru žacího nosníku. Velký průměr 64 cm a spirálovité uspořádání prstů zaručuje kontinuální tok píce, vysokou hltnost a vynikající narušení.
Tvrzené ocelové prsty ve tvaru V jsou zahnuté do záběru, pracují intenzívně a velice výkonně. Při kolizi s cizím tělesem se mohou prsty vychýlit dozadu. Výkyv omezený směrem dopředu zaručuje delší životnost čepů.
Prstové kondicionéry všech žacích ústrojí pracují v celém záběru sečení, od levého po pravý žací buben. Podávání píce je proto v celé pracovní šířce homogenní a výsledkem je optimální narušení povrchu píce.
Žebrový plech kondicionéru CV, dodávaný jako sériová výbava, funguje jako drhlík, podporuje práci prstů a zajišťuje ještě intenzívnější úpravu.

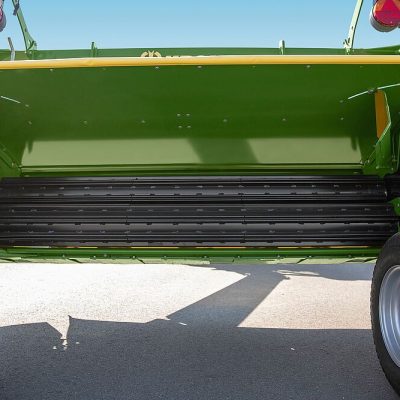

Válcové kondicionéry KRONE
- Kontinuální tok píce s válcovým kondicionérem o průměru válců 25 cm.
- Vysoká průchodnost a poháněné mačkací válce.
- Vynikající úprava píce prostřednictvím profilovaných válců – „zubový efekt“.
- Válcový kondicionér podle potřeby buď s gumovými válci, nebo M-Rolls s ocelovým profilem.
Na úpravu píce s velkým obsahem listové hmoty, jako vojtěška a jetel jsou jiné požadavky než u stébelnatého materiálu. Válcové kondicionéry CR pracují obzvlášť šetrně. Jemné lístky s obsahem proteinů, které jsou nejhodnotnější součástí píce, v ní zůstávají. Ukládání na široko zrychluje proces sušení.

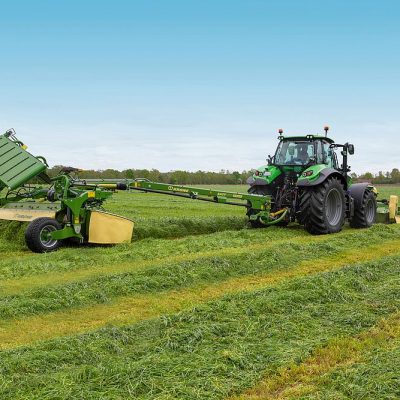

Příčný dopravník KRONE Collect
- Pohon palubní hydraulikou.
- Plynule nastavitelná vymetací vzdálenost.
- Automatické zapínání a vypínání při spouštění dolů a zvedání.
- Široký a výkonný příčný dopravník.
- Lehčí konstrukce díky konstrukci bez rámu.
- Velké, silnější hnací kladky pro kontinuální tok materiálu i v obtížných podmínkách.
Příčný pásový dopravník s hydraulickým pohonem, který lze kombinovat s některými taženými žacími stroji, přináší úsporu času, snížení počtu přejezdů, menší zatěžování půdy a přímé ukládání píce velmi čistě na řádek bez kontaktu se zemí, díky transportu píce na bok žacího stroje.

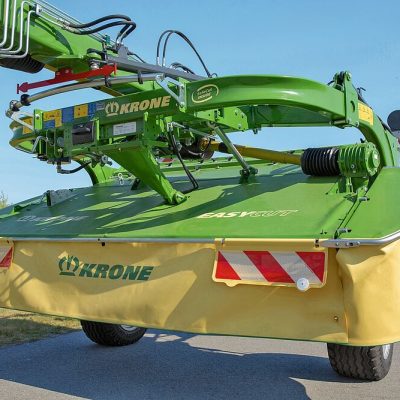

Modely EasyCut TS/TC s kondicionérem se stranovým (TS) nebo středovým (centrálním – TC) připojením oje
- Hydraulické odlehčení pro lepší komfort.
- Nová koncepce rámu s modulární konstrukcí s napnutými ochrannými.
- plachtami a ještě lepším kopírováním terénu.
- Volitelně hydraulické nastavování výšky sečení nebo funkce Tilt.
- Standardně otočná převodovka s přímým průběhem sil.
- Na přání ukládání řádků pomocí systému KRONE Collect.
Nové tažené žací stroje s kondicionérem poskytují maximální míru flexibility a díky své všestrannosti vyhoví jakýmkoli požadavkům kdekoli na světě. Modely TS zaujmou svou kompaktní konstrukcí, modely TC širokými možnostmi využití. Se středovou ojí máte možnost pracovat napravo nebo nalevo od traktoru. Všechny modely s kondicionéry je možné vybavit systémem KRONE Collect.
U všech modelů TS/TC je možné pomocí výbavy na přání nastavovat výšku sečení přímo z kabiny traktoru. Funkce Tilt pomůže alternativně při přejíždění překážek. Aby nedošlo k poškození žacího ústrojí, zvýší se na okamžik výška sečení, aniž by se přitom zvedala žací jednotka.
Kvůli větší bezpečnosti na silnici se boční ochranné plachty sklopí nahoru – volitelně i pomocí hydrauliky, komfortně přímo z kabiny. Přepravní šířka modelů se záběrem 3,20 m je tak menší než 3 m. Široký na poli, štíhlý na silnici.
Vně vedené kloubové hřídele a otočná převodovka s královskou hřídelí ve standardu, umožňují velmi krátké nájezdy při prosekání i otočky na souvrati. To šetří čas a zvyšuje efektivitu.
